| ブランド名: | Suzhou Desisen (DSS) Electronics |
| 型番: | DSS-PAUT28 |
| MOQ: | 1セット |
| 価格: | USD $50000 |
| 支払条件: | L/C,D/A,D/P,T/T |
| 供給能力: | 100セット |
チャンネルパラメータ |
|
|
PA/TFMモード
|
32:128チャンネル
|
|
UTモード
|
2チャンネル
|
|
TOFDモード
|
2チャンネル
|
従来の超音波性能指標 |
|
|
PRF
|
25Hz～10kHz
|
|
放射電圧
|
75V～250V（50Ω負荷）
|
|
パルス幅
|
30Ns～1000ns、ステップ5ns
|
|
ダンピング
|
400Ω、80Ω
|
|
サンプリング周波数
|
100MHz
|
|
帯域幅
|
マルチバンドカバレッジ0.5MHz～20MHz（-3dB）
|
|
ゲイン
|
0.0dB～110.0dB
|
|
感度マージン
|
≥ 60dB（狭帯域）、≥ 52dB（広帯域）（2.5P20、2000022 2フラットボトムホール）
|
|
垂直リニア
|
≤3%
|
|
水平リニア
|
≤0.1%
|
|
解像度
|
≥26dB（2.5P20）
|
|
ダイナミックレンジ
|
≥30dB
|
|
サンプリング周波数
|
100MHz
|
|
フィルタ
|
ハイパス、ローパス、複数の狭帯域
|
|
検出
|
正、負、全波、無線周波数（TOFDモード）
|
|
チャンネル
|
デュアルチャンネル
|
|
最大範囲
|
10000mm（鋼縦波）
|
|
測定ゲート
|
A、B、G
|
|
ゲート開始点
|
全範囲
|
|
ゲート幅
|
ゲートの開始点から全範囲まで
|
|
ゲート高さ
|
1～99%
|
|
アラーム
|
音と光のアラーム
|
|
測定モード
|
フロンティア、ピーク
|
|
TCG
|
16時
|
フェーズドアレイ/全焦点性能指標 |
|
|
チャンネル数
|
32:128チャンネル
|
|
最大開口部
|
32素子アレイ
|
|
サポートされる最大アレイ素子数
|
128アレイ素子
|
|
フォーカスルール
|
1024以上
|
|
走査角度範囲
|
-89°～89°
|
|
キャリブレーション機能
|
音速、遅延、TCG、ACG、エンコーダ
|
|
検出範囲
|
1000mm
|
|
最小角度ステップ
|
0.1°、自動最適化機能付き
|
|
サンプリング周波数
|
100MHz、10ビット
|
|
検出
|
全波
|
|
Aスイープ波高表示
|
最大800%
|
|
調整可能なアナログゲイン
|
80dB
|
|
最大繰り返し周波数
|
20kHz
|
|
放射電圧
|
20V～110V（50Ω負荷）
|
|
パルスモード
|
バイポーラ矩形波
|
|
パルス幅
|
30Ns～1000ns、ステップ5ns
|
|
帯域幅
|
マルチバンドカバレッジ0.5MHz～20MHz（-3dB）
|
|
フィルタリング
|
ハイパス、ローパス、複数の狭帯域
|
|
トリガー
|
エンコーダ、タイムベース
|
|
測定モード
|
フロンティア、ピーク
|
|
表示読み取り
|
振幅、音響パス、水平、深度
|
|
測定分解能
|
0.5mm
|
|
スキャンタイプ
|
ラインスキャン、セクタースキャン、Cスキャン、Dスキャン、全焦点法（TFM）
|
|
走査長
|
15メートル以上
|
|
走査速度
|
30mm/s以上
|
|
TFMイメージング
|
リアルタイム2D
|
|
TFMフォーカス数
|
最大100万点
|
|
3D再構成イメージング
|
はい
|

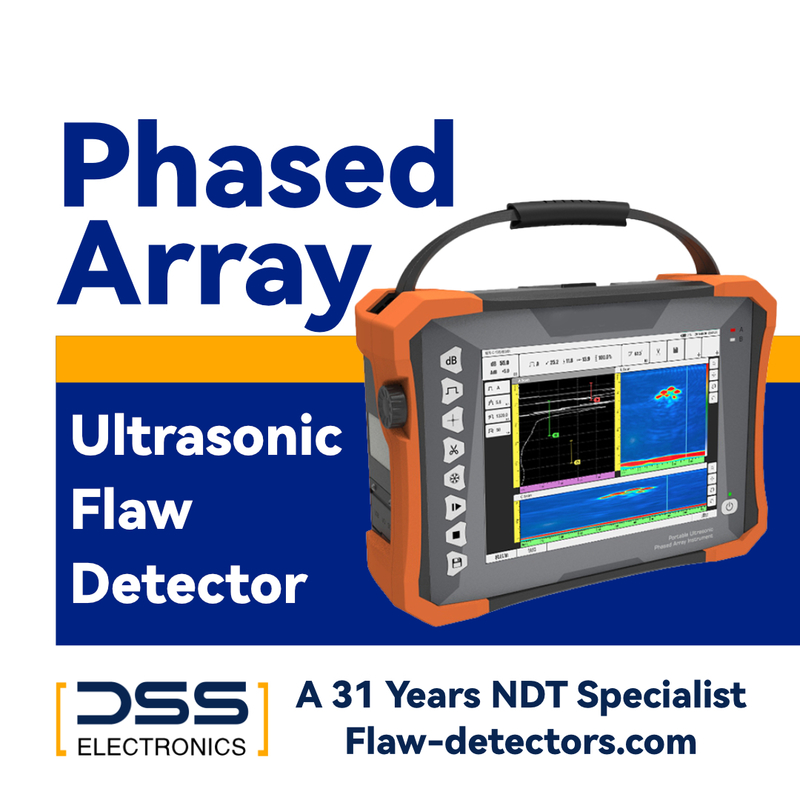

DSS-PAUT28は、32:128の検出チャンネルを備えた最先端のポータブルフェーズドアレイ超音波探傷器です。この多用途な機器は、以下を含む包括的な検査機能を統合しています:従来の超音波
Time-of-Flight Diffraction（TOFD）
従来のフェーズドアレイ
全焦点イメージング
同時TOFDおよびフェーズドアレイ走査
（デュアルアレイプローブをサポート）過酷な現場での使用のために設計されたDSS-PAUT28は、
防水・耐油パネルと直感的なタッチスクリーン操作を誇ります。すべての検査の完全なデータ記録を保証し、インテリジェントフェーズドアレイ超音波探傷装置ソリューションをリードしています。主な適用分野:
以下における従来型および特殊な溶接検査:
